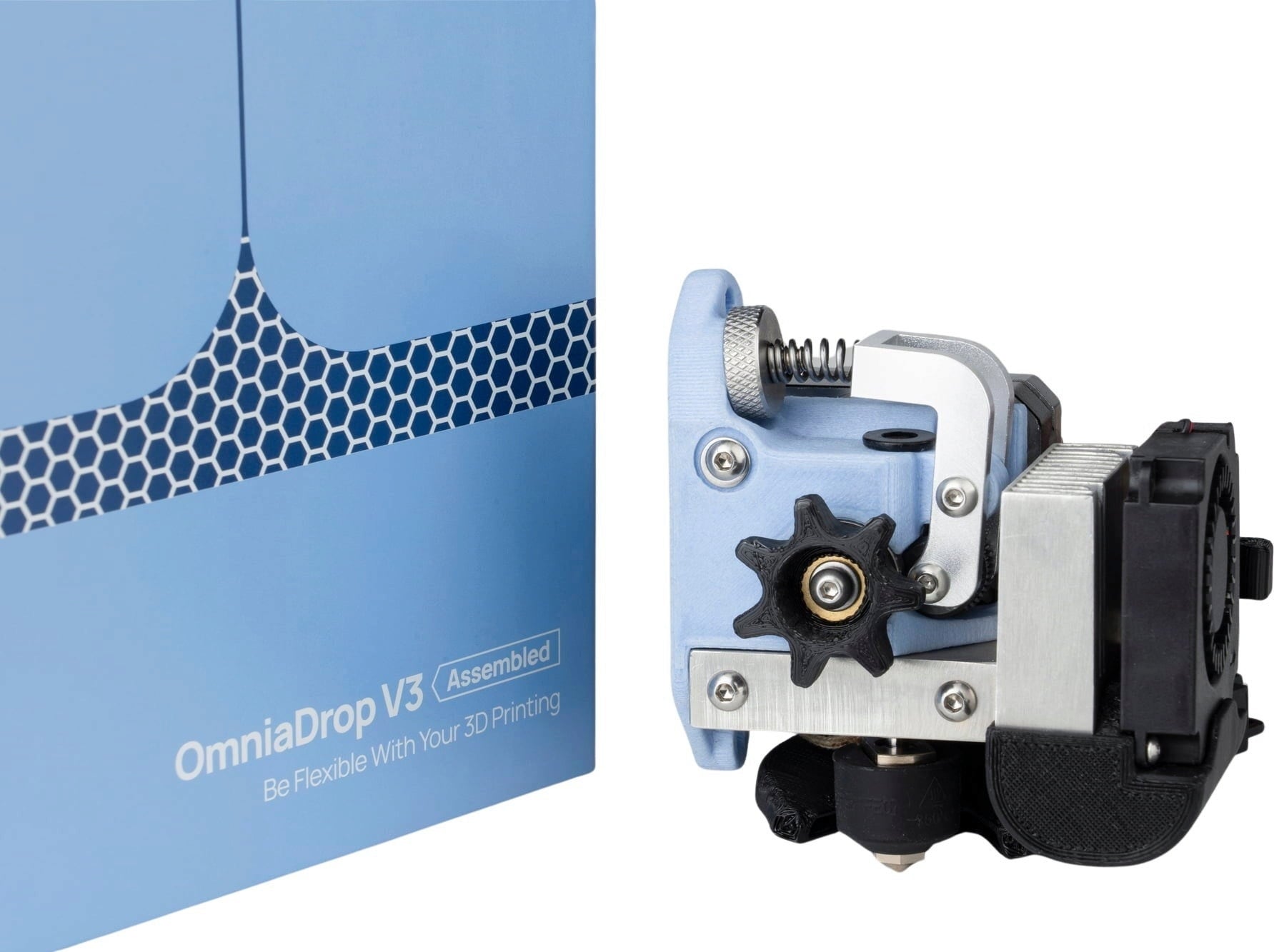

DropEffect OmniaDrop V3, Hardware Kit

A DropEffect OmniaDrop V3 egy kivételes all-in-one extruder, amelyet rugalmas és rost-tartalmú anyagok nyomtatására terveztek. Az extruder fő teste PA-GF kompozit szálból készül, amely nagy szilárdságú és könnyű.

Kis bolygókerekes hajtómű, de erős extrudáló erő

Az OmniaDrop V3 helytakarékos bolygókerekes hajtóművel rendelkezik, 100 N extrudáló erővel, így az extruder még a legnagyobb kihívást jelentő anyagokkal is képes nyomtatni! Az 5:1 áttétel által egy 1,75 mm vagy 3 mm átmérőjű Filament meghajtásához alacsony nyomaték szükséges.

Mivel kis nyomatékra van szükség, az OmniaDrop V3 egy könnyű és kompakt Nema17 Pancake léptetőmotorral van felszerelve, amelynek alap súlya 250 g, ami a teljes extruder súlyát is sokkal alacsonyabban tartja.

Edzett acél kettős hajtásrendszer

A Filament csúszásmentes és biztonságos tartása érdekében az OmniaDrop V3 két, 60+ HRC keménységű, edzett acélból készült hajtómű fogaskereket használ. Az akár HV3300+ felületi keménységet elérő RNC bevonat biztosítja a fogaskerekek hosszú élettartamát.

Míg a fő hajtóművet a bolygókerekes hajtómű hajtja, az üresjárati hajtóművet a két golyóscsapággyal ellátott fő hajtómű hajtja.

Speciálisan kifejlesztett hűtőrendszer a vetemedés ellen

Az OmniaDrop V3 speciális hűtőrendszerrel rendelkezik, amely minimálisra csökkenti a vetemedés kockázatát. A hűtőblokkot úgy fejlesztették ki, hogy a lehűtött levegő függőlegesen felfelé áramlik, így a hűtőblokkból származó huzat ne befolyásolja a nyomtatott modellt.

A modell hűtő geometriáját is továbbfejlesztették, hogy az extrudált Filament hőjét gyorsan elvezesse, így nagyobb területen nagyobb hűtőhatás érhető el.

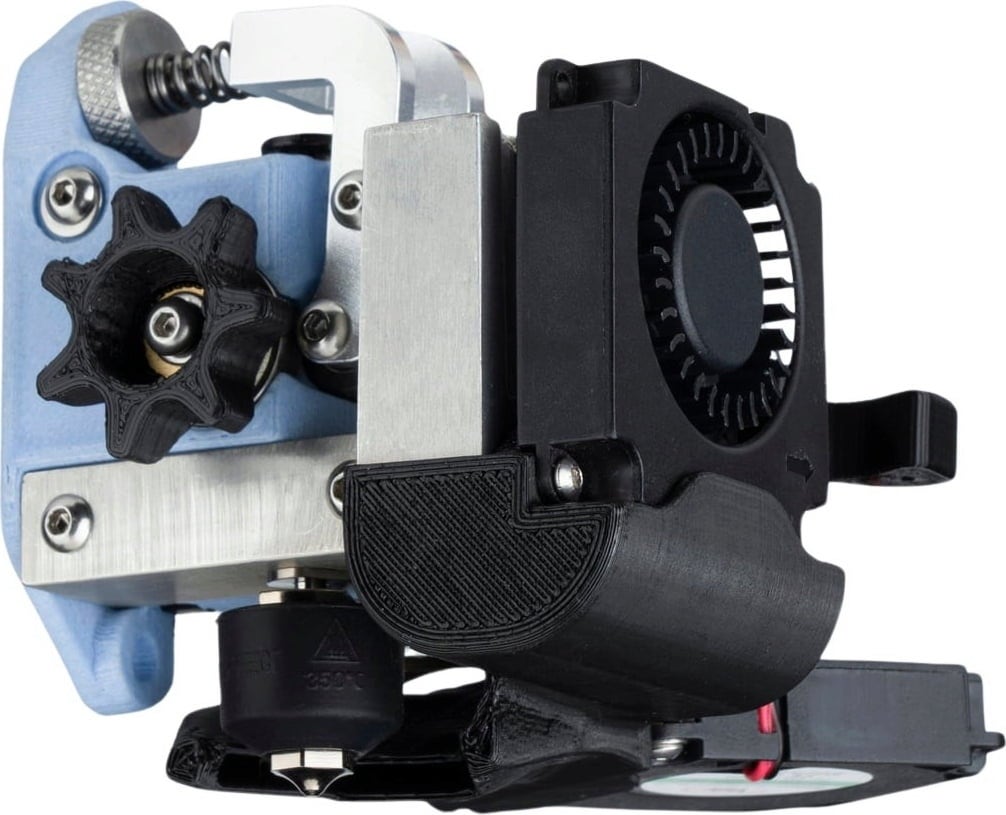

Modell hűtőventilátor

Egy részleges hűtőventilátor került az extruderbe. Erre akkor van szüksége, ha egyes polimereket, például PLA-t és TPU-t nyomtat, de a hűtőventilátor a hidak és más precíz részletek nyomtatásánál is hasznos, mivel megakadályozza a túlnyúlásokon a hullámosodást.

Gyűrűs fűtés hotendként

Az extruder fűtőmodullal rendelkezik a hőmérséklet gyors mérésére és szabályozására a réz-nikkelezett gyűrűs fűtőberendezés által (280 °C, 50 másodperc). Előnyei a következők:

• egyenletes teljesítménysűrűség a fúvóka körül
• jobb hőmérséklet-eloszlás
• gyorsabb hőmérsékletmérés
• a fúvókához közelebb helyezhető U- vagy O-alakú modell hűtőventilátor

Rövid Filament-út a precízebb munkavégzéshez rugalmas szálak esetében

A hűtőblokk oldalára hűtőbordákat helyeztek el azzal a céllal, hogy a Filament útja a lehető legrövidebb legyen. Ez a lerövidített szálút biztosítja, hogy az extruder gyorsabban és pontosabban reagáljon. A két hajtókerék éles fogai különösen erősen markolják a Filamentet mindkét oldalról.

A rövid szálút és az erős meghajtó fogaskerekek ilyen keveréke bármilyen típusú rugalmas Filament nyomtatását lehetővé teszi!

Kompatibilitás az E3D fúvókákkal

Az OmniaDrop V3 kompatibilis az E3D fúvókákkal. Az extruderhez eredeti 0,4 mm-es sárgaréz fúvóka tartozik.

Szimmetrikus hardver kialakítás

Az OmniaDrop V3 összes hardvereleme szimmetrikusan épül fel, ami azt jelenti, hogy az extruder tükörképben is felszerelhető.

Az extruder teste is 3D-nyomtatással készült, és a felhasználó egyéni kívánságai szerint újratervezhető.

Tartozékok listája:

• 1 x H2.5 imbuszkulcs
• 1 x H2.0 imbuszkulcs
• 1 x H1.5 imbuszkulcs
• 1 x Alátét
• 1 x Termikus szilikonzsír (0,5 g)
• 2 x M3 menetbetét
• 4 x M2 menetbetét
• 1 x H6.0 csavarkulcs
• 1 x Ventilátor-hosszabbító kábel 5 cm - JST-XHP
• 1 x Termisztor-hosszabbító kábel 5 cm - JST-XHP
• 1 x Motor-hosszabbító kábel 5 cm - JST-XHP
• 1 x Fűttés-hosszabbító kábel 5 cm
• 1 x Ventilátor-hosszabbító kábel 5 cm - DuPont
• 1 x Motor hosszabbító kábel 5 cm - DuPont
• 1 x Termisztor hosszabbító kábel 5 cm - DuPont
